MCU 메뉴 (TI C2000)

RAM Booting 메뉴

사용자 프로그램을 RAM으로 부팅합니다. 플래시는 사용되지 않습니다. easyDSP의 모니터링 기능은 정지되며, 다음과 같은 대화상자가 나타납니다.



'Boot'버튼을 누르면 RAM 부팅을 시작합니다. 먼저 사용자 프로그램이 RAM 부팅에 적합한지를 점검합니다. 본 점검을 통과했을 경우에만 RAM 부팅을 시작합니다. 만약 사용자 프로그램이 갱신되었다면 갱신된 프로그램으로 부팅할지를 자동 확인합니다.
'Enable fast booting' 또는 'Enable fast verifying' 체크박스를 선택하면 좀 더 빠른 속도로 해당 작업을 수행하게 됩니다.
'Enable fast verifying'의 경우 빠른 통신을 위한 리소스가 충분치 않은 경우 동작이 원활하지 않을 수 있습니다. 이 경우 비활성화하여 주세요.

부팅 실패시 나타날 수 있는 메시지에 대해서 설명합니다.

본 메시지는 DSP가 RAM 부팅에 진입되지 않는 경우를 나타내며, 보통 하드웨어 결선이 올바르지 못할 경우 발생합니다.

'Verify'버튼은 부팅 후 부팅 데이타 전송이 제대로 수행되었는지를 확인합니다. 만약 'Verify'실패 시에는 아래와 같은 메시지가 나오며 그 의미는 다음과 같습니다.

메모리 번지 0x240000에서, 램 부팅한 데이타는 0x28AD이지만 현재 읽혀진 값은 0x159D이다.


'Boot > Verify' 버튼은 'Boot' 버튼과 'Verify' 버튼의 기능을 동시에 수행합니다.
'Stop' 버튼을 누르면 현재 동작이 중지됩니다.


Flash ROM 메뉴 (F28001x, F28P65x 및 C2834x 계열 제외)

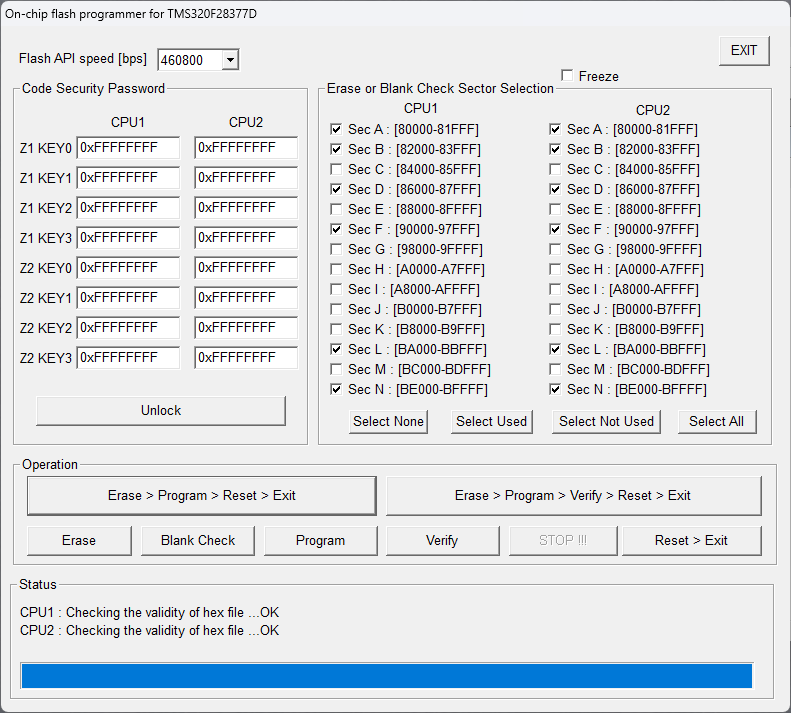

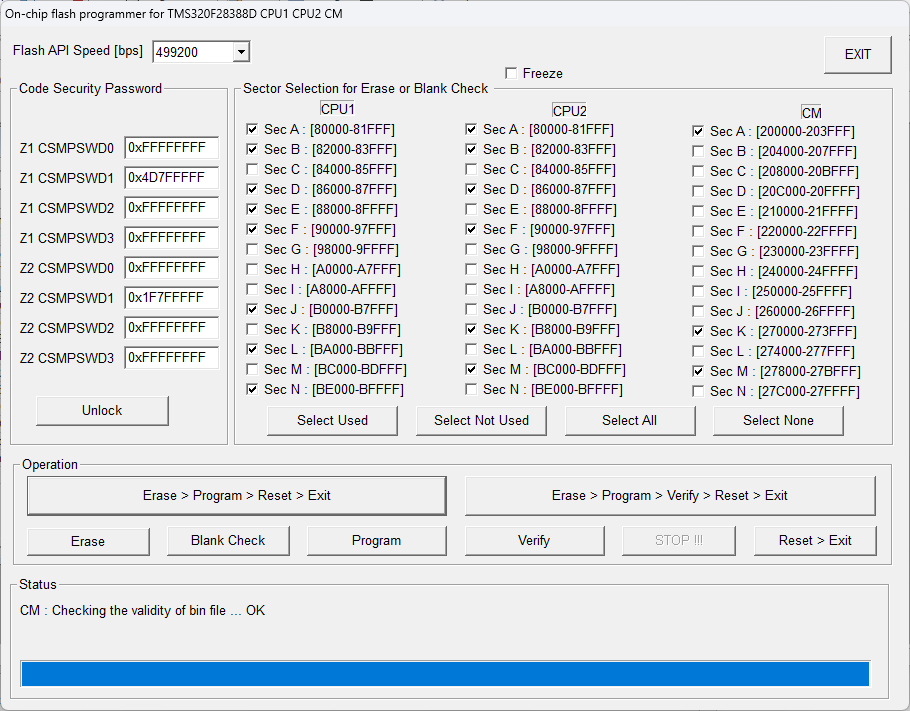

사용자 프로그램을 플래시에 프로그래밍합니다.
easyDSP의 모니터링 기능은 일시 정지되며, 다음과 같은 대화상자가 나타납니다.


동작 순서는 다음과 같습니다.
단계1 : 사용 MCU 및 클럭 구성에 따라 적절하게 타켓 소자를 선정합니다.
단계2 : Erase 및 Blank Check의 대상이 되는 sector를 선정합니다.
단계3 : 사용자가 Erase, Blank Check, Program, Verify, Unlock 버튼을 처음 누를 때에는, DSP는 플래쉬롬을 처리하기 위한 프로그램 (주의 : 사용자 프로그램 아님)으로 램 부팅합니다.
         만약 컴파일러 출력 파일이 갱신되었다면 갱신된 출력 파일을 사용할 것인지 사용자에게 확인합니다.
         한번 클릭으로 모든 동작을 수행하는 것도 가능합니다 (예 : Erase > Program > Reset > Exit)
단계4 : 이후 통신을 통해 원하는 동작을 수행합니다.
단계5 : 플래시 롬 대화상자를 나갈 때, MCU 리셋을 수행합니다. MCU는 플래시 롬 모드로 부팅하게 되며 이로서 사용자 프로그램이 수행됩니다.
주의) MCU 종류에 따라 상기 대화 상자의 형식이 다를 수 있습니다.
주의) 2807x, 2837xS(D), 2838xS(D)에서 데이타를 프로그램할 때, 자동 생성된 ECC(Error Correction Code)가 함께 사용됩니다.
주의) 본 메뉴가 활성화 되어 있는 경우, FlashAPI wrapper의 통신 속도를 조절하여 시간을 단축할 수 있습니다. 단, 특정 bps는 동작하지 않을 수 있습니다.
       여기서 bps 값은 변수 모니터링에 사용되는 bps 값과 무관하기에, easyDSP 소스 파일의 헤더 파일이나, 프로젝트 세팅에서 선정하는 bps와 매칭하지 말아야 합니다.


Flash ROM 메뉴 (F28001x, F28P65x 계열)

사용자 프로그램을 플래시에 프로그래밍합니다.
easyDSP의 모니터링 기능은 일시 정지되며, 다음과 같은 대화상자가 나타납니다.



사용 순서는 다음과 같습니다.
단계 1 : 필요시 CSM password 버튼을 눌러 CSM 키값을 입력하고, Unlock CSM 버튼을 눌러 CSM을 해제합니다.
단계 2 : Erase 대상이 되는 플래시 섹터를 선정합니다 (All, None, Used, Not Used 버튼 활용).
단계 3 : Erase, Blank, Program+Verify, Verify 버튼을 처음 사용시 MCU 리셋이 걸리고 MCU는 부트로더로 진입하게 합니다.
단계 4 : 각종 버튼을 사용하여 플래시 동작을 수행합니다.
단계 5 : 'Reset>Exit' 버튼으로 대화상자를 나가면서 사용자 프로그램을 수행합니다. 리셋 없이 대화상자를 나가면 부트로더 프로그램이 지속 수행됨에 유의하세요.



Flash ROM 메뉴 (C2834x 계열)

2834x의 경우에는 내부 플래시 롬이 없으므로, 외부 플래쉬 롬을 지원합니다. 현재 지원되는 플래시 롬은, ATMEL사의 SPI 통신용 플래시 롬 AT25DF021(2M bit), AT25DF041(4M bit), AT26DF081(8M bit), AT25DF321(32M bit) 및 Numonyx사의 M25P20(2M bit), M25P40(4M bit), M25P80(8M bit), M25P16(16M bit), M25P32(32M bit)입니다. easyDSP는 사용자 프로그램을 SPI-A 모드로 부팅할 수 있는 형식에 맞춰 플래시 롬을 라이팅합니다.
두 가지 방식의 Erase를 지원하며, 전체 플래시 롬을 지우는 'Erase chip' 및 프로그램 라이팅에 사용된 영역만을 지우는 'Erase block'이 있습니다. 'Erase block'시에는 최소 4K bytes 영역으로 지우게 되므로, 사용자 프로그램이 실제로 라이팅된 영역보다 보통 더 큰 영역(최대 4K bytes)을 지우게 됩니다. ATMEL사의 제품은 Sector Protection 기능이 지원되는데, easyDSP에서는 모든 섹터를 protection하지 않는 Global Unprotect를 사용함에 주의하십시오.
또한 SPI-A 부팅모드에서는 부팅 속도를 조절하기 위해 LOSPCP값 및 SPIBRR값을 선정하게 되어 있는데, easyDSP는 이를 LOSPCP=2, SPIBRR= 0 으로 고정하여 사용합니다.< /FONT>
