Flash ROM 메뉴본 메뉴는 지원되지 않습니다.
사용자 프로그램을 플래시에 프로그래밍합니다.
F29H85x CPU1,2,3의 main 플래시에 대해서 뱅크모드 0,2만 지원합니다. Device Life Cycle은 HS-FS만 지원합니다.

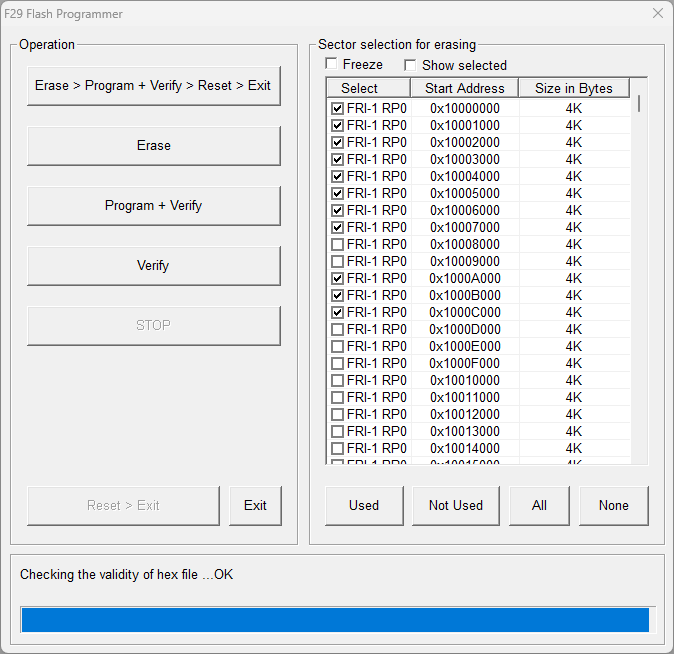

easyDSP의 모니터링 기능은 일시 정지되며, 다음과 같은 대화상자가 나타납니다.
사용 순서는 다음과 같습니다.
단계 1 : Erase 대상이 되는 플래시 섹터를 선정합니다 (All, None, Used, Not Used 버튼 활용).
Used 버튼은 사용자 프로그램이 사용하는 모든 섹터를 선택합니다. Not Used 버튼은 그 반대입니다.
섹터 리스트에서 Select항의 체크 박스를 클릭하여 각 섹터별로 선택할 수도 있습니다.
Freeze 체크 박스를 선택하면 섹터 선택을 비활성화합니다.
Show selected 체크 박스를 선택하면 선택된 섹터만 섹터 리스트에 표시합니다.
단계 2 : Erase, Blank, Program+Verify, Verify 버튼을 처음 사용시, MCU 리셋 이후 플래시를 억세스하기 위한 프로그램(Flash Loader)이 다운로딩됩니다.
단계 3 : 각종 버튼을 사용하여 플래시 동작을 수행합니다.
플래시 프로그래밍시 자동 생성된 ECC(Error Correction Code)가 함께 사용됩니다.
단계 4 : 'Reset>Exit' 버튼으로 대화상자를 나가면서 사용자 프로그램을 수행합니다. 리셋 없이 대화상자를 나가면 Flash Loader 프로그램이 계속 수행됨에 유의하세요.
