RA0 설정

easyDSP와 연결

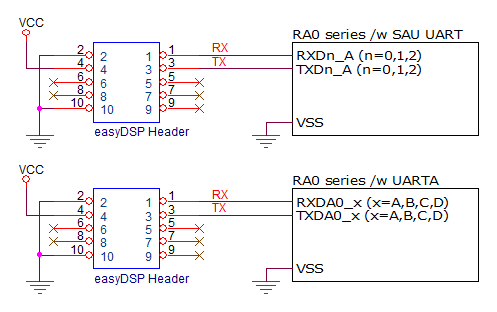

RA0의 경우 플래시 프로그래밍을 지원하지 않으므로 easyDSP 포드의 TX, RX만 MCU와 연결합니다.
MCU의 SAU 또는 UARTA 중에 사용자 보드 상황에 맞게 선택 사용할 수 있습니다.
easyDSP 헤더 RX, TX 신호는 포드 내부에서 100k 오옴으로 풀업되어 있습니다.

FSP (Flexible Software Package) 설정

configuration.xml 파일을 클릭하여 FSP를 호출합니다.

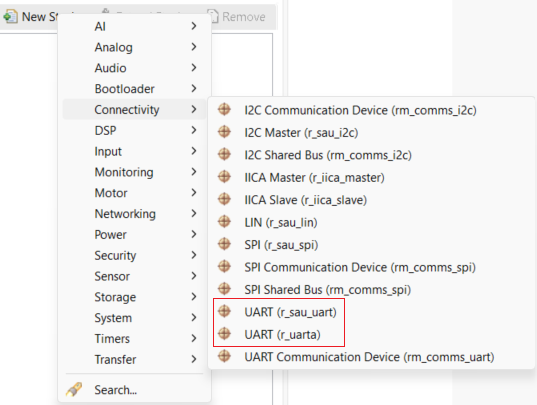

먼저 Stacks 탭에서 UART 스택을 생성합니다. r_sau_uart 또는 r_uarta 모듈을 사용합니다.

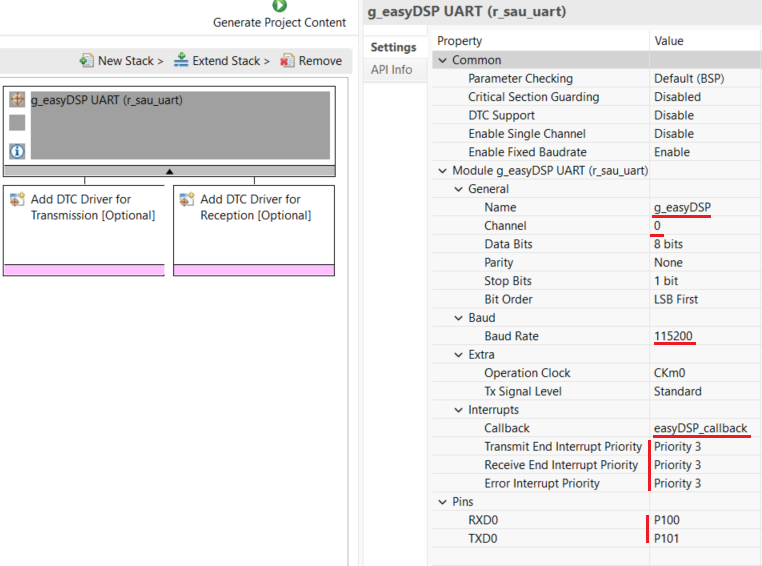

r_sau_uart 모듈의 경우 아래와 같이 설정합니다.
모율의 이름은 g_easyDSP로 설정하고 적절히 채널을 선택합니다.
보드레이트를 설정하되, 이는 easyDSP 프로젝트에서의 보드레이트 설정값과 동일해야 합니다.
콜백함수 이름을 easyDSP_callback으로 설정하고 인터럽트 순위는 최하위로 설정합니다 (높은 숫자).
마지막으로 핀을 할당합니다.

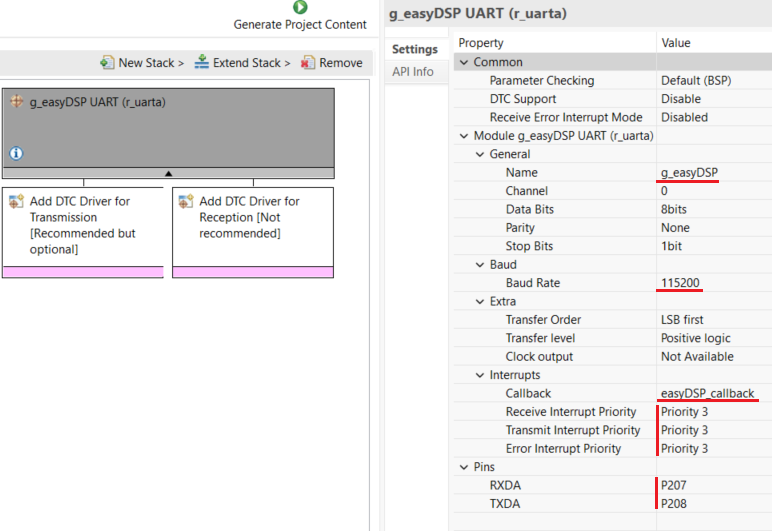

r_uarta 모듈의 경우 앞서와 마찬가지 개념으로 아래와 같이 설정합니다.

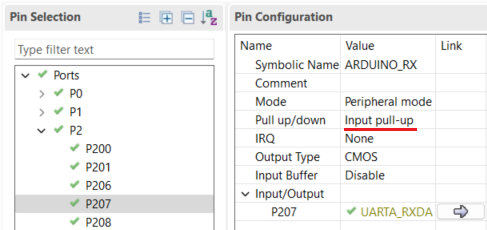

Pins 탭에서 사용하는 RXD, TXD핀 모두에 풀업을 설정합니다.


사용하는 통신 채널 (SAU 또는 UARTA)에 적절한 클럭이 공급되는 지 Clocks 탭에서 확인합니다.
마지막으로 코드를 생성합니다.


easyDSP_init() 함수 호출 및 IDE 설정

다른 RA 시리즈와 동일하오니 여기 를 참조 바랍니다.
